nouveaux circuits logiques programmables, les ingénieurs passent des concepts en prototypes en quelques minutes

Les circuits logiques programmables de dernière génération de Texas Instruments (TI), associés aux outils de conception « no-code », accélèrent la conception de solutions moins complexes, plus compactes, tout en
limitant les coûts engagés.

Texas Instruments  élargit son offre de circuits logiques programmables, permettant aux ingénieurs d’intégrer jusqu’à 40 fonctions logiques et analogiques sur une seule puce. Cela réduit la taille des circuits de 94 % par rapport aux solutions discrètes, tout en abaissant les coûts, avec en plus un gain de place considérable en comparaison de leurs équivalents disponibles sur le marché.

InterConnect Studio

Avec l’outil InterConnect Studio de TI, les ingénieurs créent, simulent et configurent leurs dispositifs très facilement pour les évaluer en quelques minutes, sans avoir besoin de
compétences en programmation logicielle. L’outil InterConnect Studio facilite la création, la simulation et la configuration des dispositifs, sans nécessiter de compétences en programmation, grâce à une fonction de glisser-déposer sur une interface graphique et des simulations intégrées. Un système de programmation simplifié et des fonctions d’achat direct, accélèrent la commercialisation de leurs produits.

Tsedeniya Abraham, vice-présidente de TI, souligne que les circuits logiques programmables sont de plus en plus prisés par les ingénieurs pour réduire la complexité, la taille des solutions, et pour simplifier la chaîne logistique, tout en accélérant la commercialisation. Cependant, de nombreux circuits existants sont trop complexes, nécessitent des compétences en programmation et offrent peu de formats. TI répond à ces défis avec son nouveau portefeuille de circuits compacts, standardisés (à partir de 2,56 mm²), peu énergivores, conformes à la norme AEC Q-100, et adaptés à des plages de températures de -40 °C à 125 °C, ciblant les applications automobiles, industrielles et l’électroménager.

Un portefeuille complet

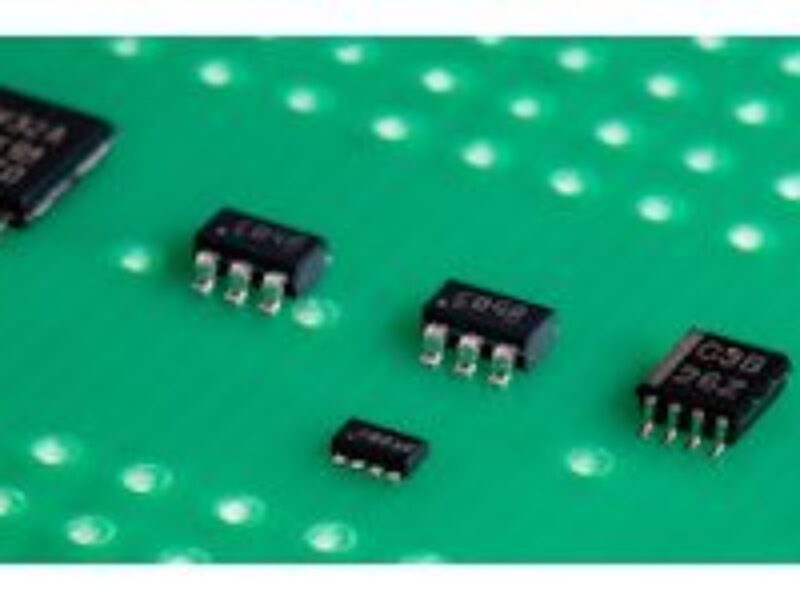

Le portefeuille de circuits logiques programmables de Texas Instruments (TI) propose les boîtiers à broches les plus compacts du marché, mesurant 2,1 mm x 1,6 mm avec un pas de 0,5 mm, offrant une soudabilité adaptée pour les fabricants et une taille 92 % inférieure à celle des dispositifs concurrents. Pour les applications automobiles, ces circuits sont jusqu’à 63 % plus petits que les alternatives comparables. TI inclut également des options avec boîtiers Quad Flat No-lead (QFN), permettant un examen visuel automatisé pour assurer la sécurité et la fiabilité des systèmes sur le long terme. Ces circuits  affichent un courant de repos inférieur à 1 μA et consomment 50 % de puissance active en moins que les dispositifs concurrents, ce qui est important pour le les applications ou la durée de vie des batteries est un facteur essentiel .

Et ce n’est pas tout

Ils intègrent des ports d’entrée-sortie génériques, des tables de correspondance, des bascules numériques, des temporisateurs, des filtres et des condensateurs RC. Les modèles TPLD1201 et TPLD1202 ajoutent des fonctions analogiques, y compris des comparateurs avec référence de tension ajustable et hystérésis. Le TPLD1202 propose également une interface série, un bus I2C, un circuit de surveillance des échanges et une machine à états finis.
