Rohde & Schwarz repousse les limites de la mesure RF avec le premier capteur de puissance couvrant jusqu’à 150 GHz
Cette publication existe aussi en Français
Une première mondiale pour la mesure de puissance RF ultra‑haute fréquence
Rohde & Schwarz annonce le lancement du premier capteur de puissance RF au monde intégrant un connecteur coaxial de 0,80 mm, capable de couvrir une bande de fréquences du continu jusqu’à 150 GHz.

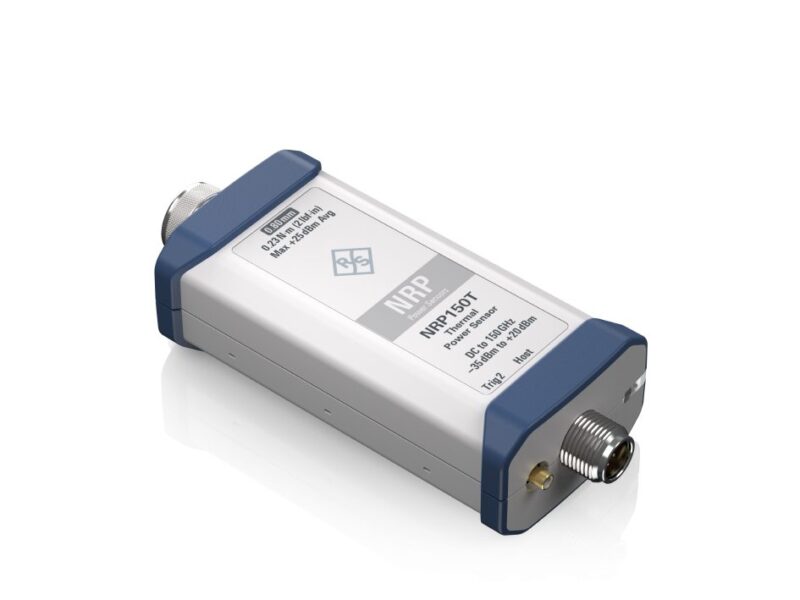

La nouvelle sonde thermique R&S NRP150T établit ainsi un nouveau standard en matière de largeur de bande non bridée, ouvrant la voie à des applications avancées dans la mesure de puissance RF à très haute fréquence.
Grâce à cette plage inédite, la sonde R&S NRP150T répond aux besoins émergents des technologies radar de nouvelle génération, notamment dans le domaine automobile, tout en simplifiant les processus de validation et d’étalonnage des instruments RF.
Un capteur conçu pour les futures bandes radar automobiles
Avec l’extension de la famille R&S NRPxT jusqu’à 150 GHz, Rohde & Schwarz devient le premier acteur à proposer une sonde de puissance couvrant l’ensemble des bandes radar automobiles, y compris les nouvelles bandes hautes fréquences pouvant atteindre 148,5 GHz.
Ces évolutions accompagnent les travaux de normalisation menés par la communauté ADAS et conduite autonome (AD), qui prépare l’adoption de radars à plus haute résolution pour améliorer la détection et la sécurité des véhicules.
Au‑delà de l’automobile, la sonde R\&S NRP150T s’adresse également à des applications telles que :
- les communications par satellite,
- les liaisons inter‑satellites,
- la radioastronomie,
- les systèmes RF large bande de recherche et de défense.
Cadence de mesure élevée pour accélérer les validations RF
La sonde thermique R&S NRP150T réalise jusqu’à 500 mesures par seconde, permettant des mesures rapides et précises sur l’ensemble du spectre en un seul balayage. Cette capacité contribue à :
- réduire les temps de validation,
- accélérer l’étalonnage des analyseurs de réseaux vectoriels,
- améliorer l’efficacité des chaînes de test RF.
Elle est pleinement compatible avec la nouvelle génération de connecteurs RF 0,80 mm, facilitant le développement et la fabrication de dispositifs RF fonctionnant jusqu’à 150 GHz.
Performances métrologiques et simplicité d’utilisation
La R&S NRP150T offre :
- une plage dynamique étendue de –35 à +20 dBm,
- une excellente stabilité à long terme,
- une compensation automatique des variations de température sur une plage de 0 °C à +50 °C,
- un ROS maximal de 1,7, garantissant une adaptation d’impédance optimale.
L’interface USB permet une utilisation directe avec des PC standards ou des terminaux Android via une application gratuite, ainsi qu’avec l’unité de base R&S NRX.
Traçabilité métrologique jusqu’à la bande D
Comme toutes les sondes R&S NRPxT, le modèle NRP150T bénéficie d’une traçabilité aux instituts nationaux de métrologie (NMI). En collaboration avec le PTB et d’autres NMI européens, Rohde & Schwarz a établi la traçabilité pour la bande D (110 à 170 GHz), incluant les fréquences couvertes jusqu’à 150 GHz.
L’accès à des mesures de puissance fiables jusqu’à 150 GHz est un facteur clé pour le développement des radars automobiles, des systèmes satellitaires et des technologies RF de demain. Ce capteur simplifie les validations, sécurise la traçabilité métrologique et permet d’anticiper les futures normes haute fréquence.
