ROHM établit un nouveau standard avec ses résistances de shunt UCR10C, les plus puissantes de l’industrie en format 2012
Cette publication existe aussi en Français
Une avancée majeure pour la détection de courant haute fiabilité

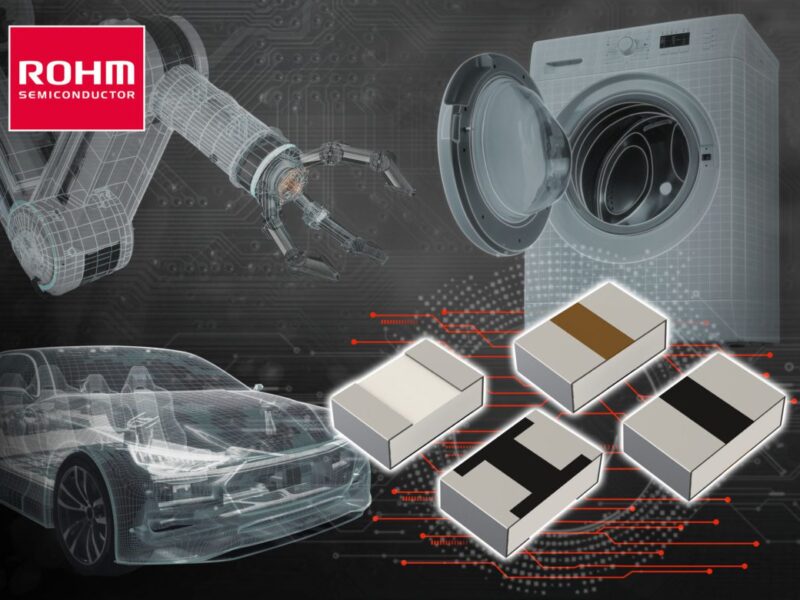

ROHM annonce le lancement de sa série UCR10C, une nouvelle génération de résistances de shunt en métal fritté offrant la plus forte puissance nominale de l’industrie pour un format 2012 (2,0 × 1,25 mm).
Avec des valeurs comprises entre 10 mΩ et 100 mΩ, ces composants répondent aux exigences croissantes des marchés automobile, industriel et électronique grand public, où la précision de détection de courant et la robustesse sont essentielles.
Puissance doublée grâce à une structure thermique optimisée
Les résistances UCR10C reposent sur un élément résistif en cuivre fritté sur substrat alumine, permettant une dissipation thermique exceptionnelle. Résultat :
- 1,0 W ou 1,25 W de puissance nominale,
- soit le double des produits concurrents dans le même format, y compris les résistances à film épais ou plaques métalliques.
Cette performance permet :
- de remplacer des modèles à bornes larges ou de plus grande taille,
- d’optimiser la miniaturisation des circuits,
- de réduire le nombre total de composants.
Faible TCR et stabilité thermique
L’emploi d’un élément métallique fritté donne à la série UCR10C un TCR extrêmement faible (0 à +60 ppm/°C).
Avantages :
- précision accrue même en présence de fortes variations thermiques,
- réduction des erreurs de mesure,
- stabilité optimale pour les applications sensibles du secteur automobile.
Les produits atteignent par ailleurs une résistance équivalente aux plaques métalliques lors d’essais de cycles thermiques –55 °C / +155 °C – 1 000 cycles.
Un composant durable, compact et conforme aux exigences environnementales
- Entièrement sans plomb, y compris dans les zones généralement exemptées de la directive RoHS.
- Conditionnement SOD‑323 compact, avec brasures optimisées pour inspection AOI.
- Dimensions réduites : 2,5 × 1,25 × 0,9 mm.
Déjà en préparation : la future série UCR18C (3216 / 2 W)
ROHM développe actuellement la série UCR18C, version 3216 de 2 W, qui viendra compléter une gamme pensée pour offrir :
- haute puissance,
- haute précision,
- fiabilité de pointe.
Exemples d’applications
- Automotive : BMS, contrôle moteur, ECU
- Industrie : alimentations, convertisseurs, robots, capteurs
- Grand public : équipements audio/vidéo, imprimantes, électroménager
- IoT : modules de capteurs, systèmes basse consommation
En associant forte puissance, faible TCR et format ultra‑compact, ROHM simplifie considérablement la conception de circuits de détection de courant précis, robustes et miniaturisés. Une avancée clé pour améliorer la performance et la fiabilité des systèmes modernes, dans des secteurs où l’espace et la stabilité sont critiques.
