Switches compacts et intelligents

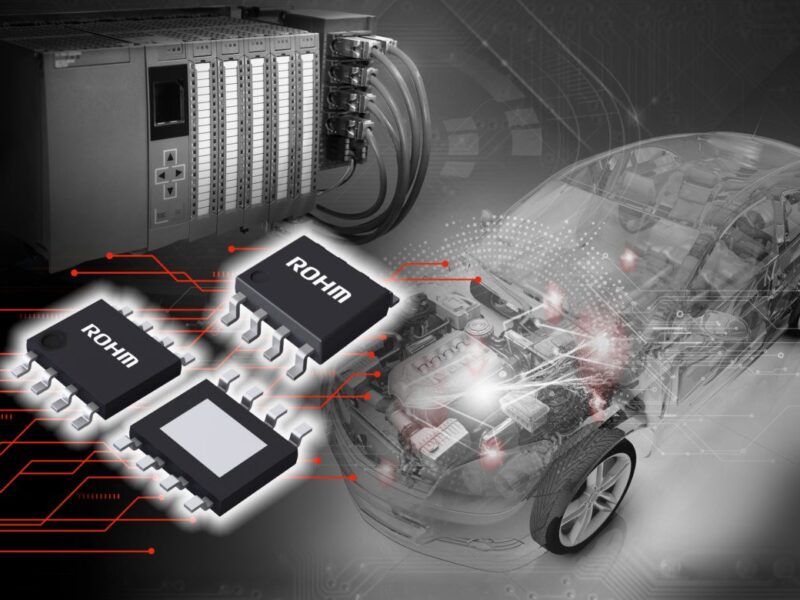

ROHM a lancé une nouvelle génération de low side switches intelligents 40 V à 1 canal et 2 canaux : les séries BV1LExxxEFJ-C et BM2LExxxFJ-C. Les deux familles de produits sont conçues idéalement pour les applications automobiles et industrielles. Qualifiées AEC-Q100, elles se prêtent aux systèmes tels que le contrôle de carrosserie, les unités de contrôle de moteur et de transmission, les modules d’éclairage à LED ou les API (automates programmables industriels).
Le nombre croissant de composants électroniques et la numérisation de différents types d’équipements entraînent le besoin de diminuer la taille de la solution d’application et de réduire la nomenclature. En outre, des questions mondiales comme les émissions de CO₂ ou les tendances mondiales comme la conduite autonome aboutissent à des exigences plus strictes et des architectures plus complexes demandant un niveau de sécurité et de robustesse accru. Des solutions discrètes conventionnelles incluant des relais mécaniques ou des MOSFET ne peuvent plus satisfaire ces exigences et ne peuvent pas fournir de protection contre les pannes de système. Avec une demande accrue de niveau élevé d’intégration, de fonctions de sécurité ajoutées, de fonctions intégrées d’intelligence et de diagnostic, les Intelligent Power Devices (IPD), aussi appelés smart switches, deviennent une partie essentielle des systèmes électroniques sur un marché en croissance continue.
ROHM a répondu très tôt à ces besoins de marché, en développant en 2014 un processus Smart Power dédié. La combinaison de l’innovation, de la technologie écoénergétique, de l’optimisation des processus et de l’expérience en conception analogique permet à ROHM d’offrir une large gamme de produits hautes performances. Les protections intégrées contre les surchauffes, les surintensités et les surtensions, les fonctions intégrées de diagnostic et le retour d’état du microcontrôleur octroient par rapport aux solutions discrètes des performances et une fiabilité améliorées, une durée de vie et une fiabilité supérieures.
Les familles de produits BV1LExxxEFJ-C et BM2LExxxFJ-C sont des low side switches intégrant tous les points ci-dessus pouvant commuter des courants pour tout type de charge résistive, capacitive ou inductive. Lors de la coupure d’une charge inductive, le MOSFET de puissance à l’intérieur de l’interrupteur intelligent a besoin de dissiper toute l’énergie magnétique précédemment stockée dans le champ magnétique de l’inducteur. Pendant ce temps, l’appareil se protège en fixant activement la tension à un niveau sûr. La puissance dissipée génère une chaleur distribuée sur la surface du MOSFET de puissance intégré. Les nouveaux produits de ROHM sont les premiers de l’industrie à combiner la suppression de chaleur à la basse résistance à l’état passant (difficile à mettre en œuvre dans un format compact), en contrôlant de manière optimale le nombre de canaux véhiculant du courant en utilisant la technologie propriétaire de circuits et appareils TDACC. La technologie TDACC offre des capacités d’intégration accrues, permettant à ROHM de présenter le premier produit à 2 canaux de 40 mΩ (résistance à l’état passant) de l’industrie dans le boîtier SOP-J8 compact.
Une large gamme de valeurs de résistance à l’état passant (40/80/160/250 mΩ) à la fois dans les configurations à 1 canal et 2 canaux est proposée pour satisfaire différents besoins du consommateur. De plus, la tolérance de décharge au contact de tous les produits de la famille est supérieure à celle d’autres produits standards. Cela contribue à un fonctionnement plus sûr à l’intérieur de divers types d’équipements électroniques.
En tirant profit de la technologie TDACC, ROHM continuera à développer des composants électroniques intelligents avec une faible résistance à l’état passant et un niveau plus élevé d’intégration de fonctions. Cela permettra à ROHM d’élargir son portefeuille de produits en confirmant ses engagements de haute qualité envers les besoins des clients avec des produits plus performants, une fonctionnalité accrue, une efficacité énergétique exceptionnelle, une réduction des coûts et une sécurité supérieure.
